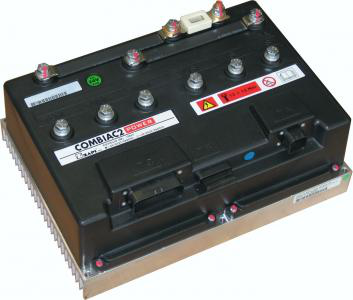

CombiAC-2 & CombiAC-2 PW controller

CombiAC-2 & CombiAC-2 PW controller

CombiAC-2逆变器是适用于平衡式卡车，并达到单在3至8千瓦的功率范围内的交流牵引电机和泵的叉车。

技术资料

主要技术参数：
电源部分
电源：24V 36V 48V 72V 80V
最大电流：
AC-2的Combi（24V）350 +350 Arms (3’)
（36V，48V）330 +330 Arms (3’)
（72V，80V）300 +300 Arms (3’)
Combi AC-2 PW（24V）500 +500 Arms (3’)
（36V，48V）450 +450 Arms (3’)

（72V，80V）400+400 Arms (3’)
环境+300武器（3）温度范围：-40°〜+40°C
最大的散热器温度：75°C
（启动，以降低电流）

机械

尺寸：
200x322x129毫米

PW 250x340x129毫米
连接器：Ampseal
保护等级：IP65
20毫米铝基板或翅片散热器

的I / O
6个数字输入（输入范围-BATT~+ BATT）
5个模拟输入（输入范围为0~12V ）
2个增量式编码器端口，
3个输出驱动- BATT：

其他功能

2个微控制器的
Flash存储器，
CAN 连接
串行链路

The CombiAC-2 Inverter is suitable for counterbalanced trucks and reach trucks with single traction motor and AC pump in the 3 to 8 kW power range.

Technical details

Technical details:
Power section
Power supply: 24V 36V 48V 72V 80V
Maximum current:
Combi AC-2 (24V) 350+350 Arms (3’)
(36V, 48V) 330+330 Arms (3’)
(72V, 80V) 300+300 Arms (3’)
Combi AC-2 PW (24V) 500+500 Arms (3’)
(36V, 48V) 450+450 Arms (3’)
(72V, 80V) 400+400 Arms (3’)
Ambient Temperature range: -40° +40°C
Maximum heatsink temperature: 75°C
(starts to reduce current)

Mechanics
Dimensions:
200x322x129 mm

PW 250x340x129 mm
Connector: Ampseal
Protection: IP65
Available with 20 mm Al base plate or with finned heatsink

I/O
6 Digital inputs (input range - Batt ÷ + Batt )
5 Analog inputs (input range 0 ÷ 12V )
2 Incremental encoder ports
3 Outputs driving to - Batt:

Other features
2 microcontrollers
Flash memory
Can interface
Serial link
