CombiAC-X & CombiAC-X PW Controller

CombiAC-X & CombiAC-X PW Controller

CombiAC-X & CombiAC-X PW ControllerCombiAC-X控制器是合适的代步车,小堆车,配备编码器的异步电动机2,0千瓦,DC系列泵电机可达5千瓦。 技术资料 电源部分电源:24V 36V 48V 最大电流:- Combi AC-X :24V 165Arms(2)+ 280Adc泵- Combi AC-X 36-48V 140Arms(2)+ 240Adc泵- Co

产品详情

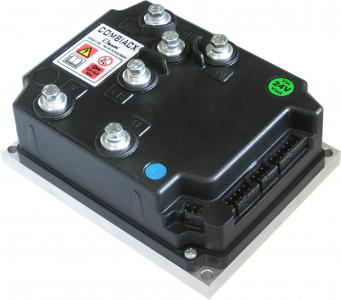

CombiAC-X & CombiAC-X PW Controller


CombiAC-X控制器是合适的代步车,小堆车,配备编码器的异步电动机2,0千瓦,DC系列泵电机可达5千瓦。



技术资料



电源部分
电源:24V 36V 48V
最大电流:

- Combi AC-X 24V 165Arms2+ 280Adc
- Combi  AC-X 36-48V 140Arms
2+ 240Adc
- Combi AC-X PW
 24V 240Arms2+ 280Adc
- Combi AC-X PW
36-48V 210Arms2+ 240Adc
环境温度范围:-40°+40°C
最大的散热器温度:
85°C
间(开始,以降低电流)

机械
尺寸:138x180x87 mm
连接器:Minifit
保护等级:IP54
铝翅片散热器



I / O


11
个数字输入(输入范围-BAYY~+ BATT
2
个模拟输入(输入范围0~+12)
1
个模拟输入:电机温度传感器
1
个增量式编码器端口
6
个输出开车到-BATT
1
EVP比例阀的输出电流输入范围012V)控制
2
LED输出



其他功能
快闪记忆体嵌入式
CAN
接口

串行链路



The CombiAC-X controller is suitable for pedestrian, small stacker trucks, and order pickers fitted with encoderless asynchronous motors up to 2,0 kW, and DC series pump motor up to 5 kW.

Technical details

Power section
Power supply: 24V 36V 48V
Maximum current:
- Combi AC-X: 24V 165Arms (2’) + 280Adc pump
- Combi AC-X: 36-48V 140Arms (2’) + 240Adc pump
- Combi AC-X PW: 24V 240Arms (2’) + 280Adc pump
- Combi AC-X PW: 36-48V 210Arms (2’) + 240Adc pump
Ambient Temperature range: -40° +40° C
Maximum heatsink temperature:
85°C (starts to reduce current)

Connector: Minifit
Protection: IP54
Al finned heatsink

I/O
11 Digital inputs (input range - Batt ÷ + Batt)
2 Analog inputs (input range 0 ÷ 12V)
1 Analog input: motor temperature sensor
1 Incremental encoder port
6 Outputs driving to - Batt
1 Output for EVP proportional valve, current controlled
2 LED outputs

Other features
Flash memory embedded
Can interface
Serial link
