CombiAC-0 & CombiAC-0 PW Controller

CombiAC-0 & CombiAC-0 PW Controller

CombiAC-0 & CombiAC-0 PW ControllerCombiAC-0控制器是合适的代步车,小堆车,配备编码器的异步电动机2.5千瓦,DC系列泵电机可达5千瓦。 CombiAC-0 Sensorless与ACE-X变流器相同,但需使用无编码器的交流牵引电机。 技术细节 电源部分电源:24V 36V 48V 最大电流:- Combi机AC-0:24伏:220 Arms (2’)+

产品详情

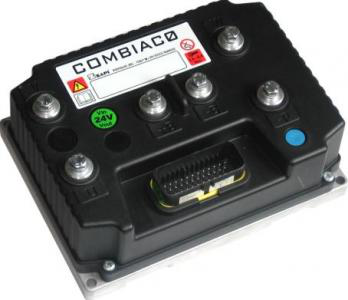

CombiAC-0 & CombiAC-0 PW Controller

CombiAC-0控制器是合适的代步车,小堆车,配备编码器的异步电动机2.5千瓦,DC系列泵电机可达5千瓦。



CombiAC-0 Sensorless
ACE-X变流器相同,但需使用无编码器的交流牵引电机



技术细节



电源部分
电源:24V 36V 48V
最大电流:
- Combi
AC-024伏:220 Arms (2’)+ 270/400直流泵
- Combi
AC-0 36-48至五:180 Arms (2’)+ 220直流泵
- Combi
AC-0 PW24 V320 Arms (2’)+ 270/400直流泵
- Combi
AC-0 PW 36-48至五:280 Arms (2’)+ 220直流泵

环境温度范围:-40°+40°C
最大散热器温度:85°C(开始,以减少电流)



机械
尺寸:150x200x79毫米
连接:AMPAmpsea系列l
保护等级:IP65
可用铝基板或翅片散热器



I / O


13
个数字输入(输入范围-BATT~+ BATT
2
个模拟输入(输入范围012V
1
个模拟输入:电机温度传感器
1
个增量式编码器端口
2
个输出驱动-BATTprop.EV,电流控制
8
个输出驱动-BATT



其他功能


Flash
存储器
CAN
接口


The CombiAC-0 controller is suitable for pedestrian, small stacker trucks, and order pickers fitted with encoderless asynchronous motors up to 2,5 kW, and DC series pump motor up to 5 kW.

Sensorless/Sense Coil version
Same as above but with ZAPI patented sensorless/sense coil control algorithm to be used with encoderless AC motor.

Technical details

Power section
Power supply: 24V 36V 48V
Maximum current:
- Combi AC-0: 24 V: 220 Arms (2’) + 270/400 A DC pump
- Combi AC-0 36–48 V: 180 Arms (2’) + 220 A DC pump
- Combi AC-0 PW 24 V: 320 Arms (2’) + 270/400 A DC pump
- Combi AC-0 PW 36–48 V: 280 Arms (2’) + 220 A DC pump

Ambient Temperature range: -40° +40°C
Maximum heatsink temperature: 85°C (starts to reduce current)

Mechanics
Dimensions: 150x200x79 mm
Connector: Ampseal
Protection: IP65
Available with Al base plate or finned heatsink

I/O
13 Digital inputs (input range - Batt ÷ +Batt )
2 Analog inputs (input range 0 ÷ 12V )
1 Analog input: motor temperature sensor
1 Incremental encoder port
2 Outputs driving to - Batt: prop.EV, current control
8 Outputs driving to - Batt

Other features
Flash memory embedded
Can interface
