AC-2 flash Inverter

AC-2 flash Inverter

AC-2 flash InverterAC-2逆变器是适用于单或双驱动马达,高层次秩序采摘,并配有异步电动机以9KW牵引车

产品详情

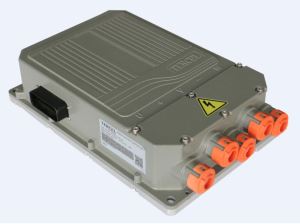

AC-2 flash Inverter


AC-2逆变器是适用于单或双驱动马达,高层次秩序采摘,并配有异步电动机以9KW牵引车的范围和平衡重式货车。



技术资料



电源部分
电源:24V 36V 48V 72V 80V 96V
最大电流:
-
24,36V500 Arms (2’)
-
36V48V550 Arms (2’)

- 72V80V500 Arms (2’)
96V - 350Arms2’
连续输出功率:
- 5000W
24V - 48V6500W
- 9000W
80V)的
环境温度范围:-40°+40°C
最大散热器温度:75°C
(开始减少电流)





机械
尺寸:200x230x111 mm
连接器:莫仕Minifit
保护:IP54
20mm铝基板或可
装散热器

I / O
8
个数字输入(输入范围-BATT~+ BATT
2
个模拟输入(输入范围为0~+12V
1
模拟输入:电机温度传感器
1
增量式编码器端口
2
输出驱动- BATT



其他功能
Flash 存储器
CAN接口

串行链路


The AC-2 Inverter is suitable for reach and counterbalanced trucks with single or twin drive motors, high level order pickers and tow tractors fitted with asynchronous motors up to 9kW.

Technical details

Power section
Power supply: 24V 36V 48V 72V 80V 96V
Maximum current:
- (24,36V) 500 Arms (2’)
- (36V, 48V) 550 Arms (2’)
- (72V, 80V) 500 Arms (2’)
- (96V) 350Arms (2’)
Continuous output power:
- (24V) 5000W - (48V) 6500W
- (80V) 9000W
Ambient Temperature range: -40° +40° C
Maximum heatsink temperature: 75°C
(starts to reduce current)

Mechanics
Dimensions: 200x230x111 mm
Connector: Molex Minifit
Protection: IP54
Available with 20mm Al base plate or
with fitted heatsink

I/O
8 Digital inputs (input range - Batt ÷ + Batt)
2 Analog inputs (input range 0 ÷ 12V)
1 Analog input: motor temperature sensor
1 Incremental encoder port
2 Outputs driving to - Batt:

Other features
Flash memory embedded
Can interface
Serial link
