96V20KW 永磁同步电机 车用控制系统

Product Briefing （产品简介）

产品概述

产品基于一欧洲交流变频器的技术平台，为满足国际纯电动汽车对电机控制器的苛刻要求，定

制开发的高性能矢量控制交流电机控制器。控制器具有如下优点：

 宽电压输入：额定电压 96VDC，工作电压范围：70VDC ~ 120VDC

 高过载输出能力，额定输出电流 170ACA，过载峰值电流可到 580ACA(90S)

 成熟的矢量控制算法、MTPA 和高速弱磁算法来实现宽调速

 扭矩环控制精度+/- 2N.M，峰值扭矩阶跃响应时间<0.1S

 速度环控制精度 0.7%

 油门踏板解析：坡道驻坡、坡道辅助、坡道缓降和定速巡航

 电机四象限运行，电机能量可回馈

 支持场地车、叉车等特殊行业应用控制策略

 多种灵活的 I/O 配置

 软件在线下载、运行状态的在线监控

 具有多种保护：过压、欠压、过流、短路、过温和接口故障保护

 IP67

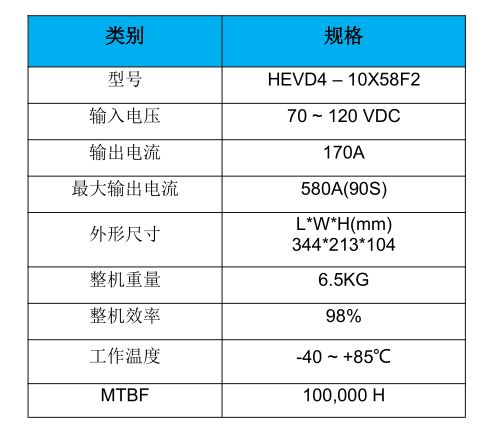

产品主要特性

产品典型应用

适用于微型纯电动车和纯电动工程车辆，为考虑客户多种 I/O 口配置需要，我们可以提供灵活的控

制逻辑配置：

 隔离和非隔离的电源方案

 隔离 DI 输入

 5V/12V 模拟量参考电压

 多种温度传感器的配置

 PWM 口的调制输出

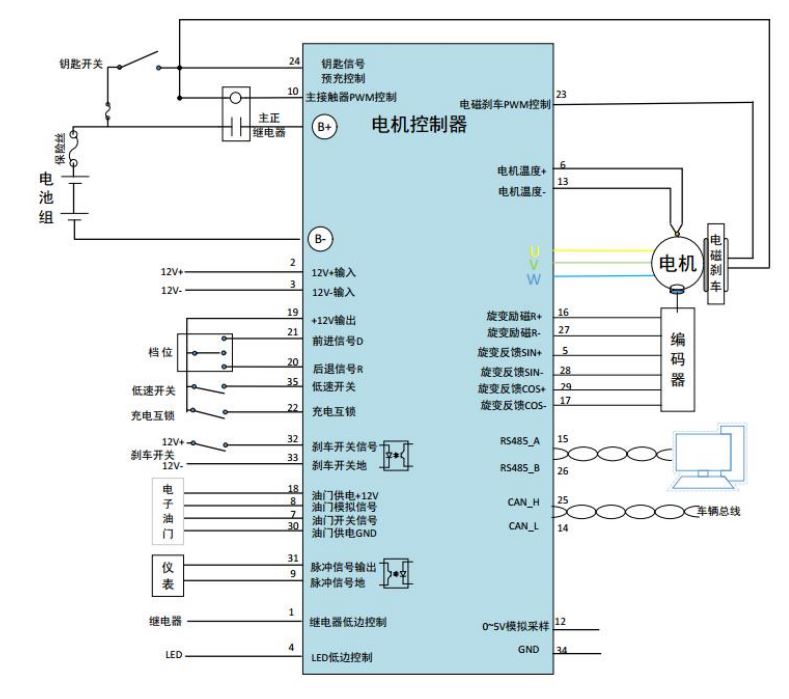

其中，以 HEVD4 – 10X58F2 – IIB – 013 为例（IIB – 013 为配置号），基本使用框图如下：

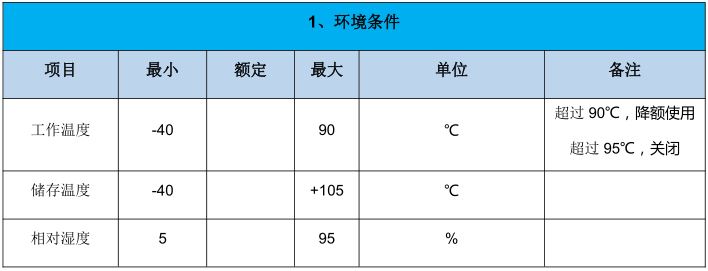

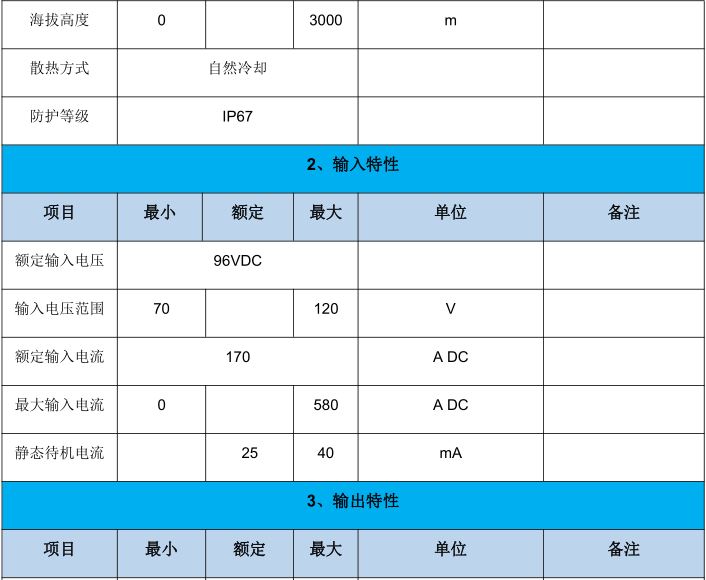

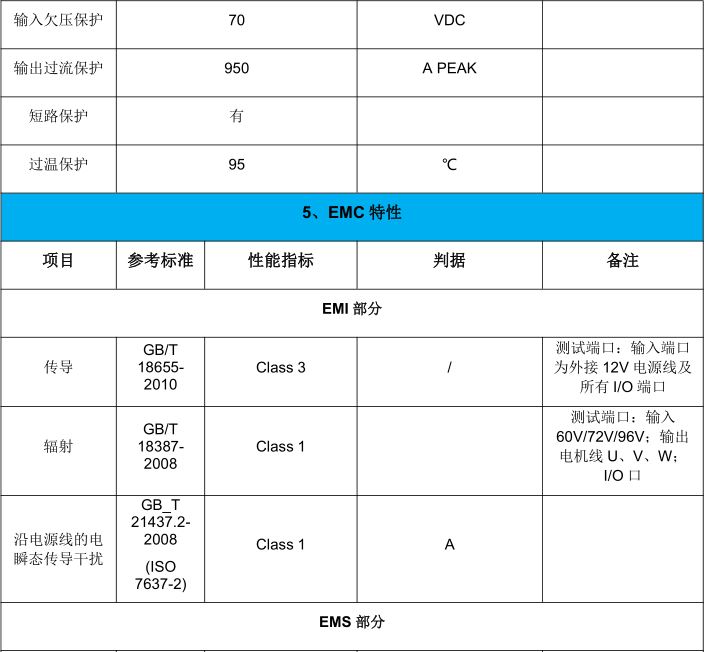

Electrical Specification（电气特性）

Dimension （外形和尺寸）

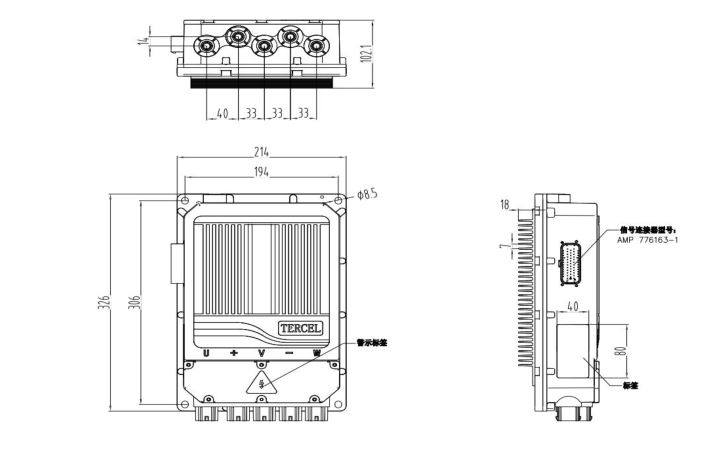

安装尺寸

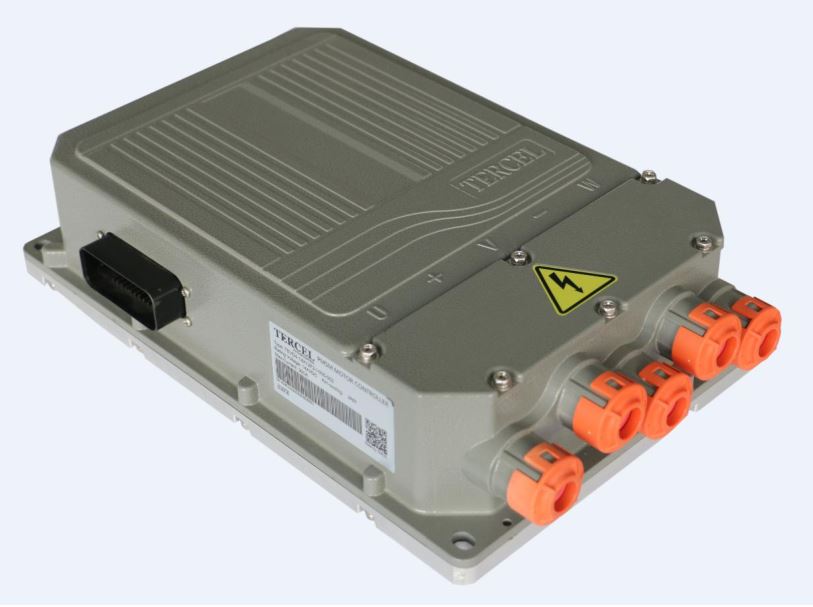

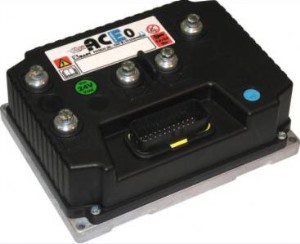

外形图片

Control Interface （控制接口）

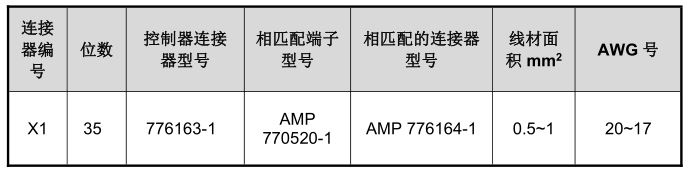

控制器连接器型号和匹配

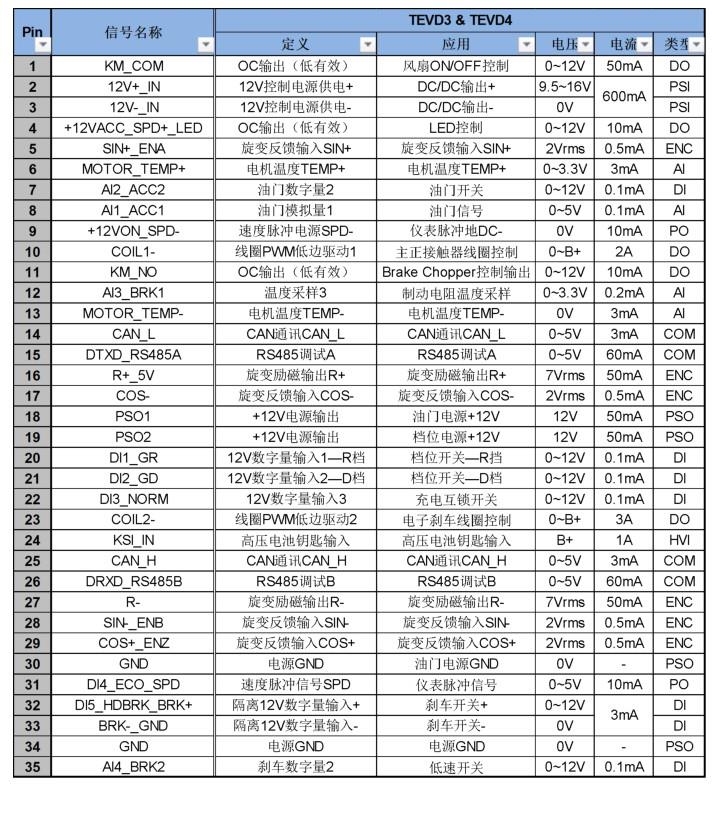

控制器接口定义

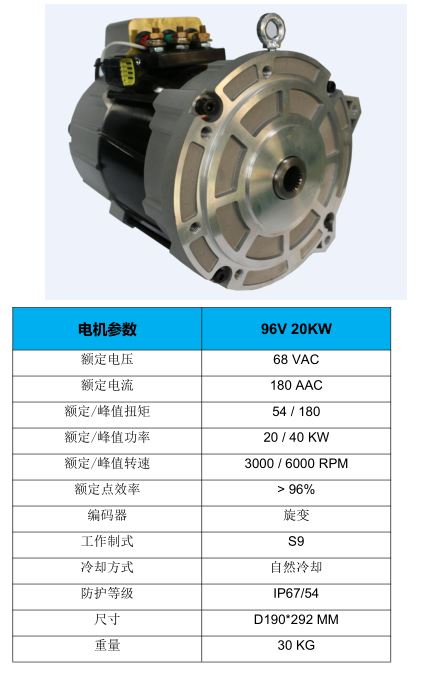

PMSM Motors （可匹配的永磁同步电机 TYHT20-8070E-2430

Certification （认证报告）

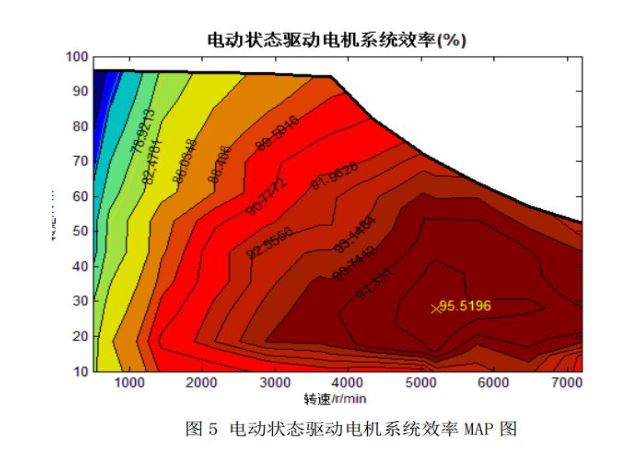

通过天津中汽研的 GB/T 18488.1/2-2015 的强制性认证。可索取官方测试报告。其中电动系统效率

如下：

User Manual Reference （用户使用帮助）

为了给您提供更便捷的使用，我们提供详尽的使用文档和 PC 工具

用户参考手册

 天索电机控制器用户手册 V1.5.5

 GDS4003A - 单芯塑料连接器技术规格书

 GDS4004A - 天索电机控制器基本配线图定义

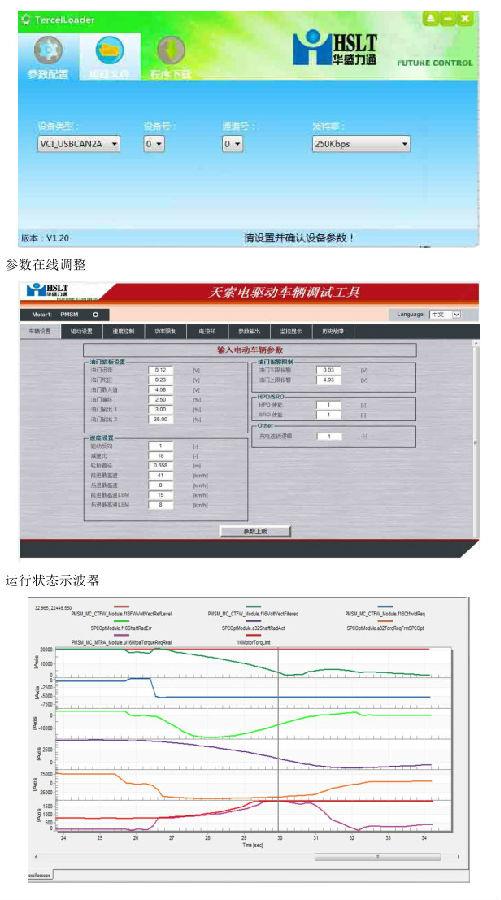

PC  工具

 软件在线下载

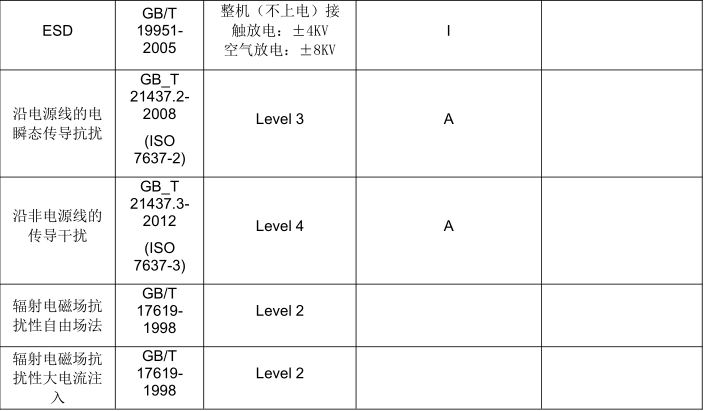

Standard Reference （参考标准）

本测试中引用到的标准包含但不限于以下所列。凡是注明日期的引用文件，其所列版本及新版本

适用于本文件；

GB/T 18488.1-2015 电动汽车用驱动电机系统 第 1 部份：技术条件

GB/T 18488.2-2015 电动汽车用驱动电机系统 第 2 部分：试验方法

 以下为 EMI 部分

GB/T 18655-2010 车辆、船和内燃机 无线电骚扰特性 用于保护车载接收机的限值和测量方法

GB/T 18387-2008 电动车辆的电磁场发射强度的限值和测量方法,宽带范围为 9kHz～30MHz

GB 14023-2011 车辆、船和内燃机 无线电骚扰特性 用于保护车外接收机的限值和测量方法

 以下为 EMS 部分

GBT 17619-1998 机动车电子电器组件的电磁辐射抗扰性限值和测量方法

GB/T 21437.2-2008 道路车辆 由传导和耦合引起的电骚扰 第 2 部分：沿电源线的电瞬态传导

GB/T 21437.3-2012 道路车辆 由传导和耦合引起的电骚扰 第 3 部分：除电源线外的导线通过容性

和感性耦合的电瞬态发射

GB/T 19951-2005 道路车辆-静电放电产生的电骚扰 试验方法

 以下为环境及可靠性部分部分

GB/T 28046.2-2011 道路车辆 电气及电子设备的环境条件和试验 第 2 部分 电气负荷等同于 ISO

16750-2：2006）

GB/T 28046.3-2011 道路车辆 电气及电子设备的环境条件和试验 第 3 部分 机械负荷（等同于 ISO

16750-3：2007）

GB/T 28046.4-2011 道路车辆 电气及电子设备的环境条件和试验 第 4 部分 气候负荷（等同于 ISO

16750-4：2006）

GB/T 2423.1-2008 电工电子产品环境试验 第 2 部分试验方法 试验 A 低温

GB/T 2423.2-2008 电工电子产品环境试验 第 2 部分：试验方法 试验 B：高温

GB/T 2423.5-1995 电工电子产品环境试验 第２部分：试验方法 试验 Ea 和导则：冲击(等同于 IEC

60068-2-27：1987）

GB/T 2423.8-1995 电工电子产品环境试验 第 2 部分 试验方法 试验 Ed 自由跌落(等同于 IEC

60068-2-32：1975）

GB/T 2423.10-2008 电工电子产品环境试验 第２部分：试验方法 试验 Fc：振动（正弦）

GB/T 2423.17-2008 电工电子产品环境试验 第 2 部分：试验方法 试验 Ka：盐雾(等同于 IEC

60068-2-11：1981）

GB/T 2423.22-2012 环境试验 第 2 部分：试验方法 试验 N：温度变化（等同于 IEC 60068-2-14：

2009）

GB/T 2423.34-2012 环境试验 第 2 部分：试验方法 试验 Z/AD：温度湿度组合循环试验（等同于

IEC 60068-2-38：2009）

GB/T 2423.56-2006 电工电子产品环境试验 第 2 部分试验方法 试验 Fh： 宽带随机振动（数字控

制）和导则（等同于 IEC 60068-2-64：1993）

GB/T 29307-2012 电动汽车用驱动电机系统可靠性试验方法
