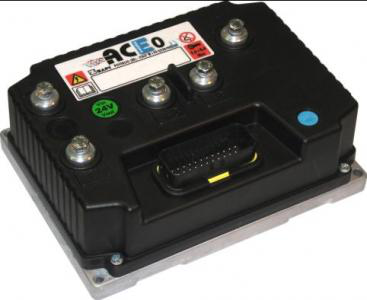

ACE-0 & ACE-0 PW inverter

ACE-0 & ACE-0 PW inverter

变流器ACE-0和ACE-0 PW 变流器ACE-0适用于步行、小型堆垛车和自动拣选车,适合最大2kW的异步电机。变流器ACE-0和ACE-0 PW Sensorless 与ACE-0变流器相同,但需使用无编码器的交流牵引电机。 技术细节 电源部分电源:24V 36V 48V 最大电流:- ACE - O:24V 220 Arms( 2'

产品详情

ACE-0 & ACE-0 PW inverter

变流器ACE-0ACE-0 PW
  变流器ACE-0适用于步行、小型堆垛车和自动拣选车,适合最大2kW的异步电机。
变流器ACE-0ACE-0 PW Sensorless
  与ACE-0变流器相同,但需使用无编码器的交流牵引电机。



术细节



电源部分
电源:24V 36V 48V
最大电流:
- ACE - O24V 220 Arms 2'
- ACE - O36-48V180 Arms 2'
- ACE - O24V PW320 Arms 2'
- ACE - O36 - 48V PW280 Arms 2'
环境温度范围:-40°+40°C
最大散热器温度:85°C
(开始,以减少电流)



机械


尺寸150x200x73毫米
连接器:Ampseal 35杆,
防护等级:IP65
与铝基板或翅片散热器可用



I / O
13个数字输入(输入范围-BATT~+BATT
2个模拟输入(输入范围为0 ~+12V
1个模拟输入:电机温度传感器
1个增量式编码器端口
2个输出驱动-BATT:比例电动汽车,电流控制
8个输出驾驶-BATT



其他功能
嵌入式闪存
CAN接口数据传输




The ACE-0 Inverter is suitable for pedestrian, small stacker trucks, and order pickers fitted with encoderless asynchronous motors up to 2,5 kW

Sensorless/Sense Coil version
Same as above but with ZAPI patented sensorless/sense coil control algorithm to be used with encoderless AC motor.

Technical details

Power section
Power supply: 24V 36V 48V
Maximum current:
- ACE-O: 24V 220 Arms (2’)
- ACE-O: 36-48 V: 180 Arms (2’)
- ACE-O: 24V PW: 320 Arms (2’)
- ACE-O: 36 - 48V PW: 280 Arms (2’)
Ambient temperature range: -40° +40°C
Maximum heatsink temperature: 85°C
(starts to reduce current)

Mechanics
Dimensions 150x200x73 mm
Connector: Ampseal 35 poles
Protection: IP65
Available with Al base plate or finned heatsink

I/O
13 Digital inputs (input range - Batt ÷ + Batt )
2 Analog inputs (input range 0 ÷ 12V )
1 Analog input:motor temperature sensor
1 Incremental encoder port
2 Outputs driving to - Batt: proportional EV, current control
8 Outputs driving to - Batt

Other features
Flash memory embedded
Can interface
