72V15KW 永磁同步电机 车用控制系统

72V15KW 永磁同步电机 车用控制系统

产品概述产品基于一著名欧洲交流变频器的技术平台,为满足国际纯电动汽车对电机控制器的苛刻要求,定制开发的高性能矢量控制交流电机控制器。控制器具有如下优点: 宽电

产品详情

 产品概述

产品基于一欧洲交流变频器的技术平台,为满足国际纯电动汽车对电机控制器的苛刻要求,定

制开发的高性能矢量控制交流电机控制器。控制器具有如下优点:

 宽电压输入:额定电压 72VDC,工作电压范围:50VDC ~ 100VDC

 高过载输出能力,额定输出电流 230 ACA,过载峰值电流可到 580 ACA(90S)

 成熟的矢量控制算法、MTPA 和高速弱磁算法来实现宽调速

 扭矩环控制精度+/- 2N.M,峰值扭矩阶跃响应时间<0.1S

 速度环控制精度 0.7%

 油门踏板解析:坡道驻坡、坡道辅助、坡道缓降和定速巡航

 电机四象限运行,电机能量可回馈

 支持场地车、叉车等特殊行业应用控制策略

 多种灵活的 I/O 配置

 软件在线下载、运行状态的在线监控

 具有多种保护:过压、欠压、过流、短路、过温和接口故障保护

 IP67

产品典型应用

适用于微型纯电动车和纯电动工程车辆,为考虑客户多种 I/O 口配置需要,我们可以提供灵活的控制

逻辑配置:

 隔离和非隔离的电源方案

 隔离 DI 输入

 5V/12V 模拟量参考电压

 多种温度传感器的配置

 PWM 口的调制输出

其中,以 HEVD3 – 07X58F2 – IIB – 015 为例(IIB – 015 为配置号),基本使用框图如下:

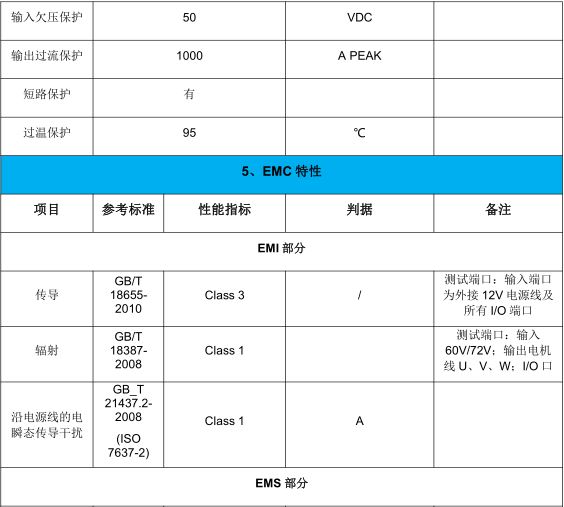

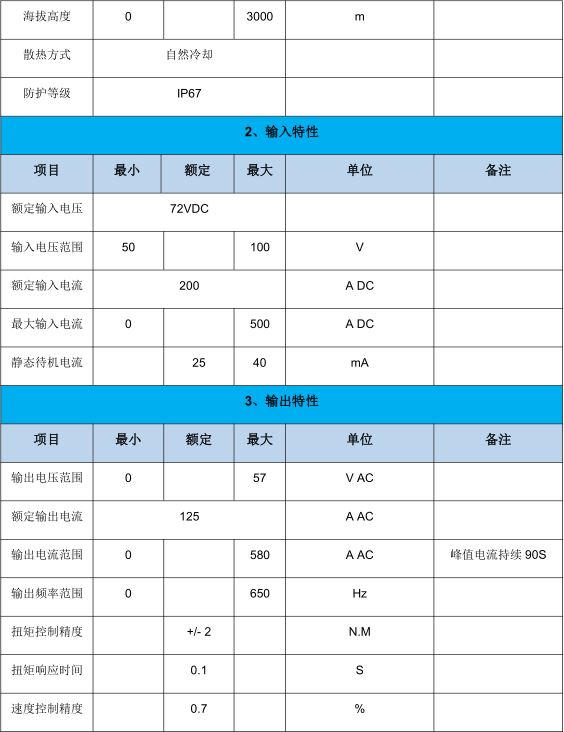

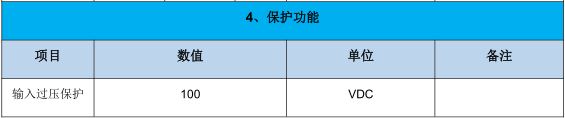

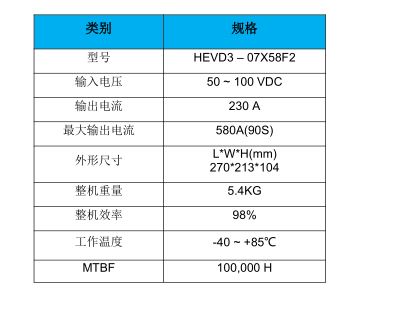

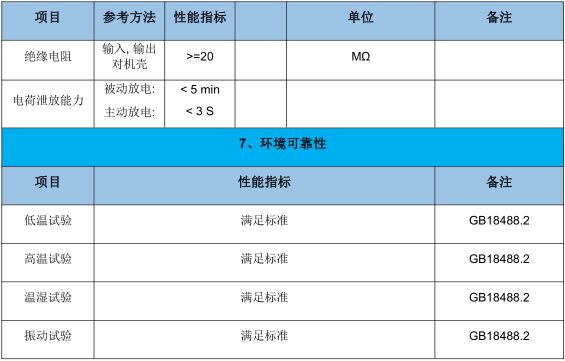

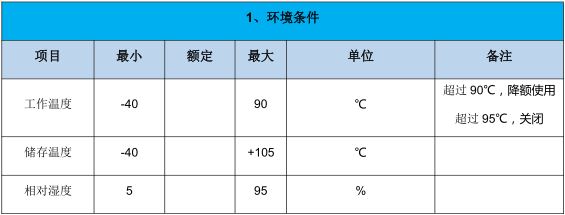

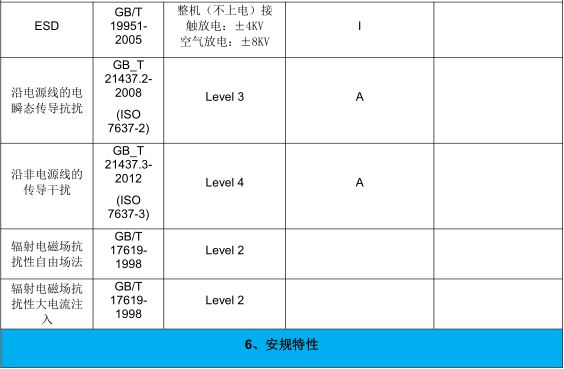

Electrical Specification (电气特性)

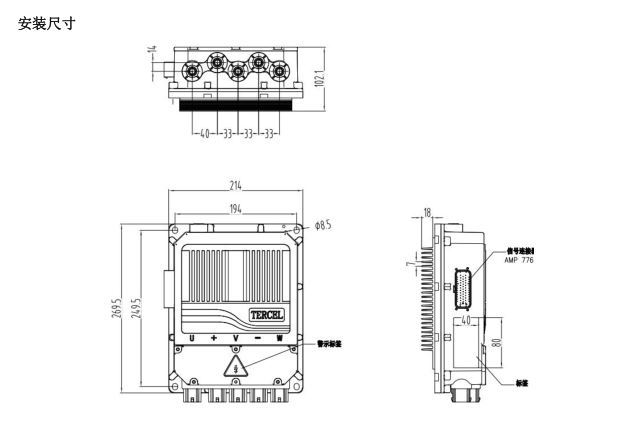

Dimension(外形和尺寸)

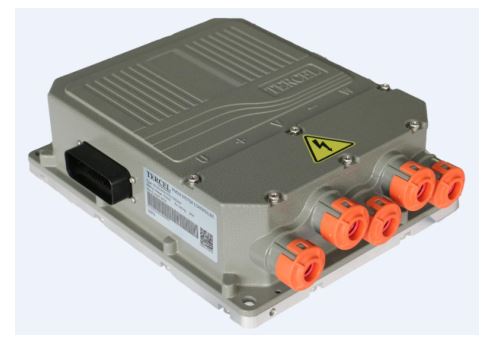

外形图片

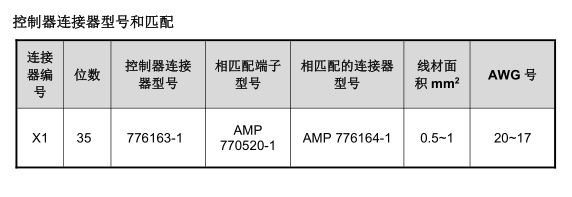

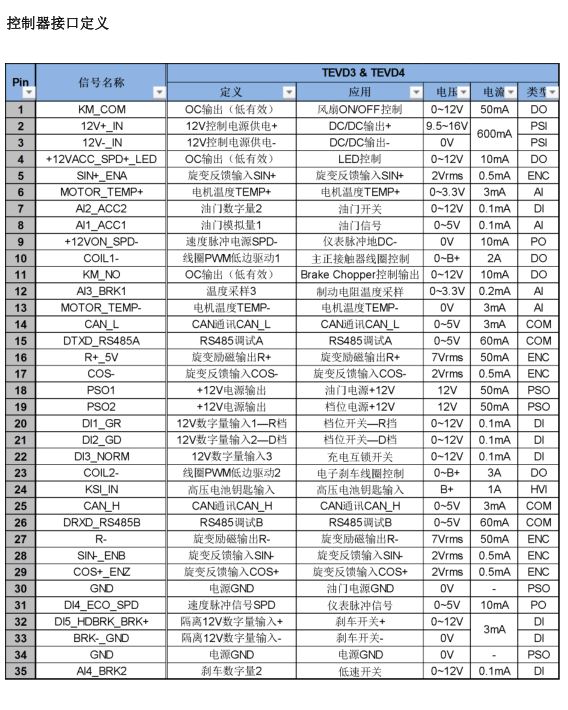

Control Interface(控制接口)

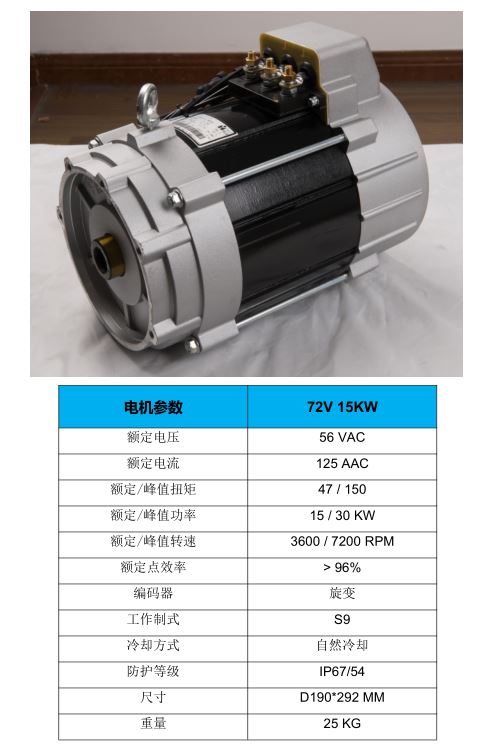

PMSM Motors (可匹配永磁同步电机)

Certification (认证报告)

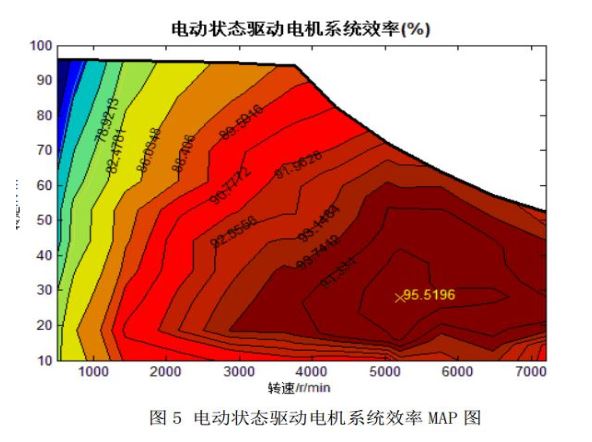

通过天津中汽研的 GB/T 18488.1/2-2015 的认证。可索取官方测试报告。其中电动系统效率

如下:

User Manual Reference (用户使用帮助)

为了给您提供更便捷的使用,我们提供详尽的使用文档和 PC 工具

用户参考手册

 天索电机控制器用户手册 V1.5.5

 GDS4003A - 单芯塑料连接器技术规格书

 GDS4004A - 天索电机控制器基本配线图定义

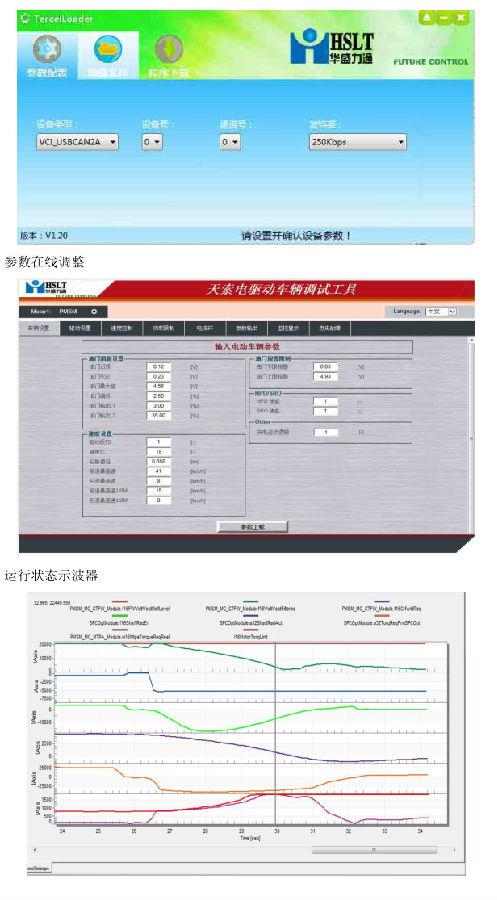

PC  工具

 软件在线下载

Standard Reference (参考标准)

本测试中引用到的标准包含但不限于以下所列。凡是注明日期的引用文件,其所列版本及新版本

适用于本文件;

GB/T 18488.1-2015 电动汽车用驱动电机系统 第 1 部份:技术条件

GB/T 18488.2-2015 电动汽车用驱动电机系统 第 2 部分:试验方法

 以下为 EMI 部分

GB/T 18655-2010 车辆、船和内燃机 无线电骚扰特性 用于保护车载接收机的限值和测量方法

GB/T 18387-2008 电动车辆的电磁场发射强度的限值和测量方法,宽带范围为 9kHz~30MHz

GB 14023-2011 车辆、船和内燃机 无线电骚扰特性 用于保护车外接收机的限值和测量方法

 以下为 EMS 部分

GBT 17619-1998 机动车电子电器组件的电磁辐射抗扰性限值和测量方法

GB/T 21437.2-2008 道路车辆 由传导和耦合引起的电骚扰 第 2 部分:沿电源线的电瞬态传导

GB/T 21437.3-2012 道路车辆 由传导和耦合引起的电骚扰 第 3 部分:除电源线外的导线通过容性

和感性耦合的电瞬态发射

GB/T 19951-2005 道路车辆-静电放电产生的电骚扰 试验方法

 以下为环境及可靠性部分部分

GB/T 28046.2-2011 道路车辆 电气及电子设备的环境条件和试验 第 2 部分 电气负荷等同于 ISO

16750-2:2006)

GB/T 28046.3-2011 道路车辆 电气及电子设备的环境条件和试验 第 3 部分 机械负荷(等同于 ISO

16750-3:2007)

GB/T 28046.4-2011 道路车辆 电气及电子设备的环境条件和试验 第 4 部分 气候负荷(等同于 ISO

16750-4:2006)

GB/T 2423.1-2008 电工电子产品环境试验 第 2 部分试验方法 试验 A 低温

GB/T 2423.2-2008 电工电子产品环境试验 第 2 部分:试验方法 试验 B:高温

GB/T 2423.5-1995 电工电子产品环境试验 第2部分:试验方法 试验 Ea 和导则:冲击(等同于 IEC

60068-2-27:1987)

GB/T 2423.8-1995 电工电子产品环境试验 第 2 部分 试验方法 试验 Ed 自由跌落(等同于 IEC

60068-2-32:1975)

GB/T 2423.10-2008 电工电子产品环境试验 第2部分:试验方法 试验 Fc:振动(正弦)

GB/T 2423.17-2008 电工电子产品环境试验 第 2 部分:试验方法 试验 Ka:盐雾(等同于 IEC

60068-2-11:1981)

GB/T 2423.22-2012 环境试验 第 2 部分:试验方法 试验 N:温度变化(等同于 IEC 60068-2-14:

2009)

GB/T 2423.34-2012 环境试验 第 2 部分:试验方法 试验 Z/AD:温度湿度组合循环试验(等同于

IEC 60068-2-38:2009)

GB/T 2423.56-2006 电工电子产品环境试验 第 2 部分试验方法 试验 Fh: 宽带随机振动(数字控

制)和导则(等同于 IEC 60068-2-64:1993)

GB/T 29307-2012 电动汽车用驱动电机系统可靠性试验方法
