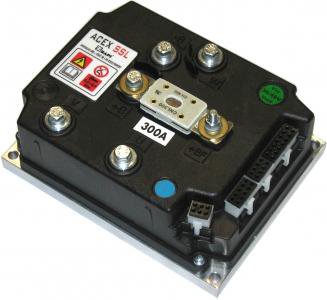

ACE-X & ACE-X PW Inverter

ACE-X & ACE-X PW Inverter

变流器ACE-X和ACE-X PW 变流器ACE-X适用于步行、小型堆垛车和自动拣选车,适合最大2kW的异步电机。变流器ACE-X和ACE-X PW Sensorless 与ACE-X变流器相同,但需使用无编码器的交流牵引电机。 技术资料 电源部分电源:24V,36V,48V 最大电流:- ACE-X的:24V 165Arms(2)- AC

产品详情

ACE-X & ACE-X PW Inverter



变流器ACE-XACE-X PW
  变流器ACE-X适用于步行、小型堆垛车和自动拣选车,适合最大2kW的异步电机。
变流器ACE-XACE-X PW Sensorless
  与ACE-X变流器相同,但需使用无编码器的交流牵引电机。



技术资料



电源部分
电源:24V36V48V
最大电流:
- ACE-X的:24V 165Arms2
- ACE-X的:36-48V 140Arms2
- ACE-XPW24V 240Arms2
- ACE-XPW36-48V 210Arms2
环境温度范围:-40°+40°C
最大的散热器温度:
85°(开始,以减少电流)

机械
尺寸:138x180x87 mm
连接器:Minifit Protection:

保护等级:IP54
铝翅片散热器



I / O


11个数字输入(输入范围-BATT~+ BATT
2 个模拟输入(输入范围012V
1个模拟输入:电机温度传感器
1个增量式编码器
6个输出端口驾驶到-BATT
1个输出的执行副总裁比例阀控制
2LED输出



其他功能
嵌入式闪存
接口


The ACE-X Inverter is suitable for pedestrian, small stacker trucks, and order pickers fitted with encoderless asynchronous motors up to 2,0 kW

Sensorless/Sense Coil version
Same as above but with ZAPI patented sensorless/sense coil control algorithm to be used with encoderless AC motor.

Technical details

Power section
Power supply: 24V, 36V, 48V
Maximum current:
- ACE-X: 24V 165Arms (2’)
- ACE-X: 36-48V 140Arms (2’)
- ACE-X PW: 24V 240Arms (2’)
- ACE-X PW: 36-48V 210Arms (2’)
Ambient Temperature range: -40° +40° C
Maximum heatsink temperature:
85°C (starts to reduce current)

Mechanics
Dimensions: 138x180x87 mm
Connector: Minifit

IP54
Al finned heatsink

I/O
11 Digital inputs (input range - Batt ÷ + Batt)
2 Analog inputs (input range 0 ÷ 12V)
1 Analog input: motor temperature sensor
1 Incremental encoder port
6 Outputs driving to - Batt:
1 Output EVP proportional valve, current controlled
2 LED outputs

Other features
Flash memory embedded
Can interface
